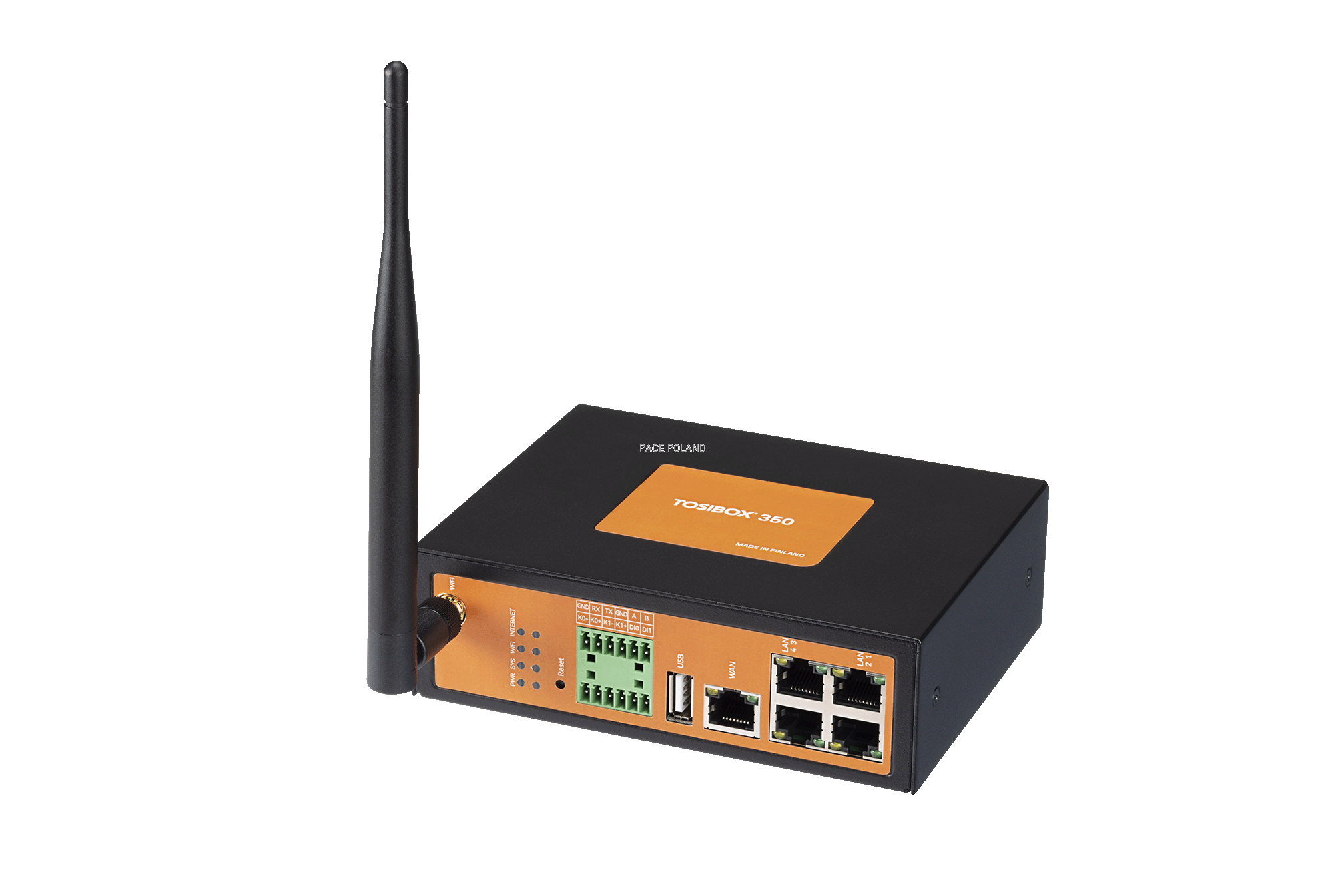

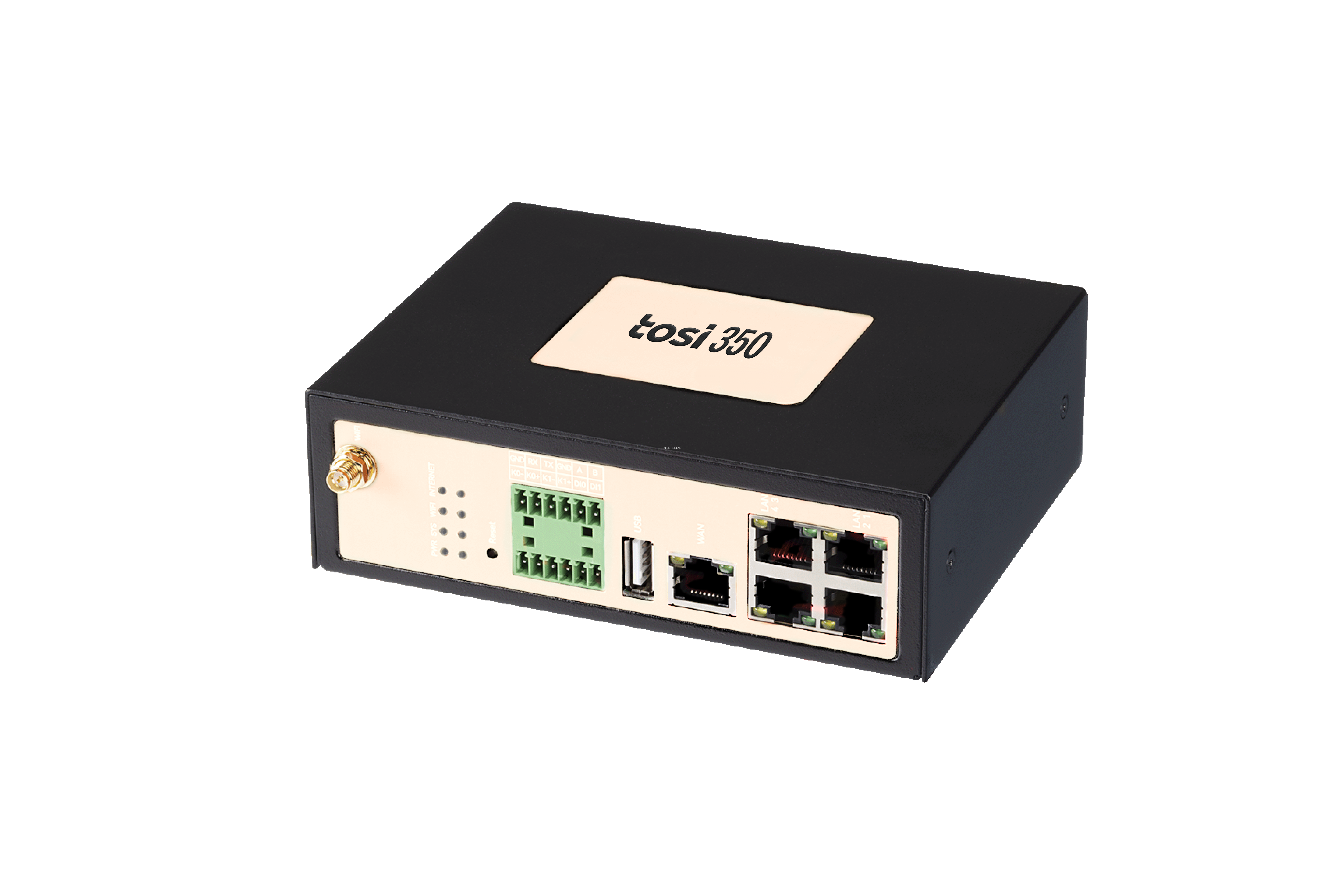

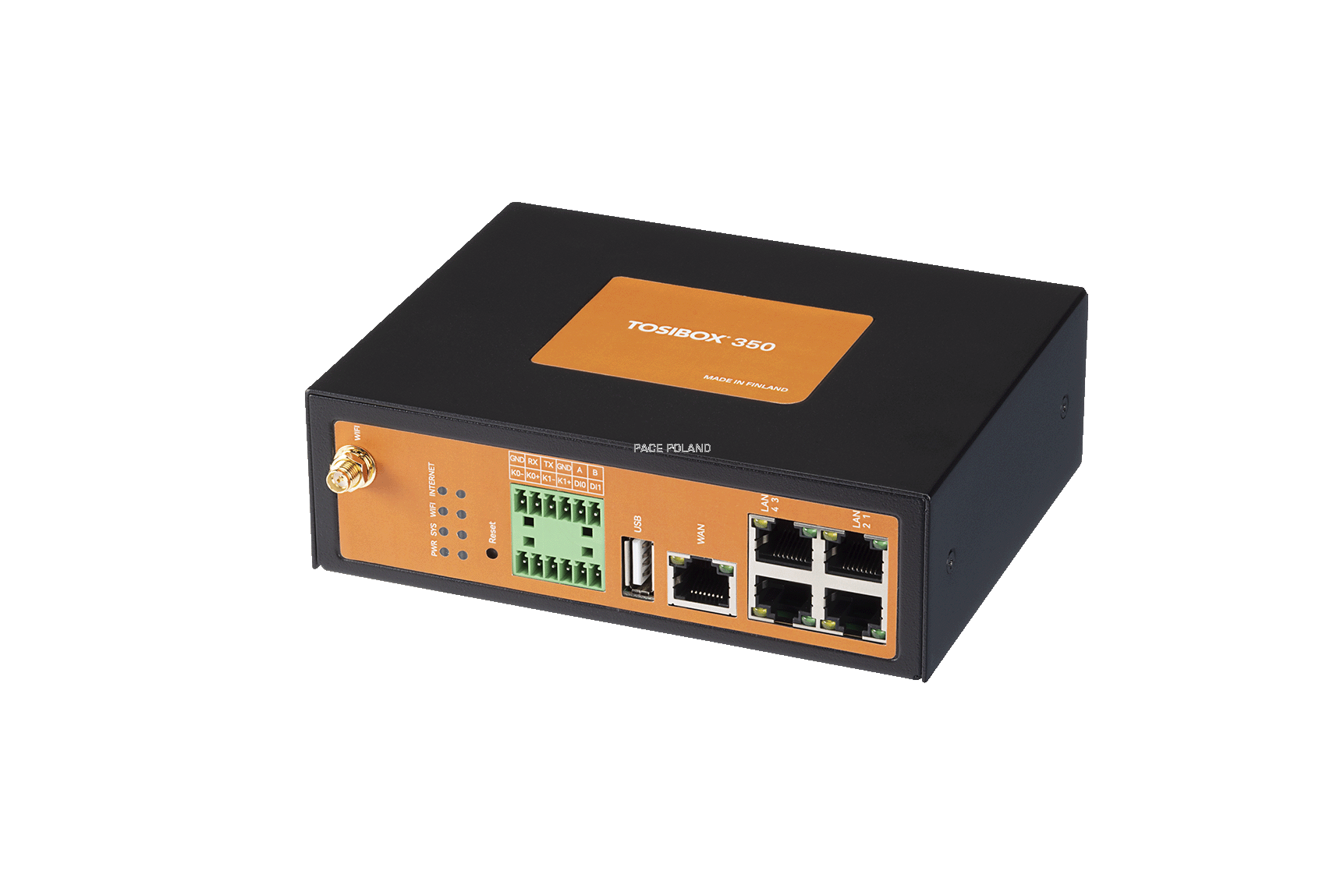

TOSI Lock 350 - TBL350

PRZEMYSŁOWY ROUTER VPN ZE ZDALNYM DOSTĘPEM DO MASZYN, 4 PORTY LAN I DIGITAL I/O

TOSI Lock 350 (TBL350) to przemysłowy router VPN ze zdalnym dostępem do urządzeń sieci OT: sterowników PLC, paneli HMI, stacji operatorskich, kamer CCTV i komputerów PC. Łączy się przez WAN albo WiFi i zestawia szyfrowane sprzętowo połączenie VPN punkt-punkt, bez publicznego adresu IP i bez przekierowania portów. Cztery porty LAN obsłużą kilka urządzeń IP w jednej maszynie.

Maszyna u klienta przestaje działać. Zamiast wysyłać serwisanta w teren, otwierasz laptopa, uruchamiasz oprogramowanie narzędziowe (np. TIA Portal) i zdalnie łączysz się ze sterownikiem.

Tak samo łączysz się z panelami HMI, stacjami operatorskimi, kamerami CCTV i komputerami PC w tej maszynie. Z dowolnego miejsca, przez jeden router Lock 350.

Bez przekierowania portów. Bez zmian w zaporze sieciowej. Bez angażowania działu IT.

Co wyróżnia Lock 350

• Cztery porty LAN i do 50 jednoczesnych połączeń. Sterownik, panel HMI, kamerę i stację operatorską wpinasz bezpośrednio do portu LAN routera, bez dokładania switcha. Jeden router obsłuży całą maszynę albo małą linię.
• Digital I/O. Dwa wejścia cyfrowe (0–30 V jako stan wysoki) i dwa wyjścia przekaźnikowe (do 5 A, 30 VDC / 250 VAC). Przez ten sam tunel VPN odczytasz stan sygnału na obiekcie i przełączysz wyjście, na przykład zresetujesz urządzenie albo potwierdzisz alarm.
• VLAN. Od oprogramowania 5.8.0 router dzieli sieć LAN na odseparowane segmenty (IEEE 802.1Q i 802.1ad), do 16 interfejsów. Możesz oddzielić sieć serwisową od produkcyjnej na jednym urządzeniu.
• Solidna obudowa i zaczep na szynę DIN. Bez wentylatora, zasilanie 5–35 V DC, zakres pracy -35°C do +75°C.

Uruchomienie zajmuje kilka minut

Konfiguracja nie wymaga wiedzy sieciowej ani dodatkowego oprogramowania. Parujesz klucz z routerem, wpinasz urządzenia do portów LAN i możesz zestawić połączenie. Klucz sparujesz lokalnie przez port USB albo zdalnie, jednorazowym kodem kryptograficznym. W sieci publicznej router szyfruje dane sprzętowo, więc nie zobaczy ich nikt postronny.

Zobacz, jak to uruchomić: Jak skonfigurować Tosibox w 5 minut oraz Jak działa system zdalnego dostępu Tosibox.

Co jest potrzebne, żeby zacząć

Sam router to jedna strona połączenia. Po drugiej stronie potrzebujesz klucza, który nadaje i odbiera dostęp do urządzeń:

• TOSI Key (TBK2): sprzętowy klucz administratora, dożywotnia licencja, parujesz go z dowolną liczbą routerów.
• TOSI SoftKey albo TOSI Mobile Client: licencje programowe typu slave przypisane do klucza administratora. Aktywowane przez administratora dla kolejnych użytkowników.

Najwygodniej w komplecie. Router, klucz i licencja Tosi SoftKey w jednym zamówieniu, taniej niż osobno: zestaw TosiStartSoft 350.

Najważniejsze parametry

• Sieci: WAN (1x RJ-45 10/100 Mb/s), WiFi 802.11 b/g/n 2,4 GHz do 54 Mbps (tryb klienta lub punktu dostępowego)
• Porty LAN: 4x RJ-45 10/100 Mb/s (autonegocjacja MDI/MDI-X); LAN4 do ustawienia jako port serwisowy
• Port USB: 1x USB 2.0 typu A (lokalne parowanie klucza)
• Szyfrowany transfer danych VPN: do 10 Mbit/s (zagregowany i pojedynczy)
• Do 50 jednoczesnych połączeń VPN (klucze i klienci mobilni)
• VLAN: IEEE 802.1Q i 802.1ad, do 16 interfejsów LAN (od oprogramowania 5.8.0)
• Digital I/O: 2x wejście cyfrowe (0–30 V jako stan wysoki), 2x wyjście przekaźnikowe do 5 A, 30 VDC / 250 VAC, stan konfigurowany programowo
• Funkcje sieciowe: serwer Modbus, wbudowana zapora, NAT 1:1, serwer NTP, trasy statyczne, obsługa serwera proxy, wykrywanie urządzeń w LAN
• Anteny: 1x WiFi (RP-SMA male), w zestawie
• Zasilanie: 5–35 V DC (gniazdo przemysłowe 2-pin), zabezpieczenie przed odwrotną polaryzacją i przepięciami; zasilacz AC 100–240 V (12 V / 1,5 A, do 18 W) w zestawie
• Montaż: zaczep na szynę DIN, obudowa bez wentylatora
• Wymiary: 145 x 114 x 45 mm, waga 625 g
• Stopień ochrony: IP30
• Temperatura pracy: -35°C do +75°C, składowania -35°C do +75°C
• Certyfikaty: CE, FCC, cULus, RCM

Najczęściej zadawane pytania

Czym Lock 350 różni się od Lock 175 i Lock 375?

Lock 175 ma wbudowany modem LTE 4G, jeden port LAN i do 10 jednoczesnych połączeń, bez Digital I/O. Lock 350 to wariant przewodowy: 4 porty LAN, do 50 połączeń, Digital I/O i VLAN, bez modemu komórkowego. Lock 375 to Lock 350 z dodanym modemem LTE 4G: te same 4 porty LAN, 50 połączeń, Digital I/O i VLAN, plus łączność komórkowa. Stałe łącze przez WAN lub WiFi i kilka urządzeń to Lock 350; potrzebny zasięg komórkowy to Lock 375; pojedyncze urządzenie w terenie na karcie SIM to Lock 175. Pełne porównanie: routery TOSI VPN.

Czy Lock 350 ma modem LTE / 4G?

Nie. Lock 350 łączy się z Internetem przez port WAN albo przez WiFi. Jeśli na obiekcie nie ma stałego łącza i musisz łączyć się poprzez sieć GSM, wybierz router Lock 375 (ten sam router z wbudowanym modemem 4G) albo kompaktowy Lock 175. Modele z LTE znajdziesz w kategorii routery TOSI VPN.

Ile urządzeń podłączę do Lock 350 i ile obsłuży jednoczesnych połączeń?

Cztery porty LAN 10/100 Mb/s (autonegocjacja) i do 50 jednoczesnych połączeń VPN z kluczy oraz klientów mobilnych. Szyfrowany transfer danych do 10 Mbit/s.

Co daje Digital I/O w Lock 350?

Dwa wejścia cyfrowe (0–30 V jako stan wysoki) i dwa wyjścia przekaźnikowe (do 5 A, 30 VDC / 250 VAC), ze stanem konfigurowanym programowo. Zdalnie, przez tunel VPN, odczytasz sygnał z obiektu albo przełączysz wyjście, na przykład zresetujesz urządzenie bez dojazdu.

Czy Lock 350 obsługuje VLAN?

Tak, od oprogramowania 5.8.0. Router dzieli sieć LAN na odseparowane segmenty zgodnie z IEEE 802.1Q i 802.1ad, do 16 interfejsów LAN. Oddzielisz na przykład sieć serwisową od produkcyjnej na jednym urządzeniu. VLAN działa na portach LAN, nie obejmuje WiFi ani WAN.

Jak aktywować port serwisowy w Lock 350?

Port serwisowy to LAN4. Przy uruchomionym routerze, bez kabla w LAN4, przytrzymaj przycisk Reset przez 6 sekund. Dioda LAN4 mrugnie na 3 sekundy. Podłącz laptop do LAN4 (karta sieciowa ustawiona na DHCP) i wejdź na http://172.17.17.17. Jeśli adres się nie otwiera, ustaw na komputerze statyczny IP 172.17.17.20 z maską 255.255.255.248. Powrót portu do zwykłej puli LAN tą samą procedurą albo przez restart routera.

Czy Lock 350 działa bez publicznego adresu IP?

Tak. Router łączy się z Internetem połączeniem wychodzącym i zestawia tunel VPN także na adresie dynamicznym i prywatnym, niezależnie od dostawcy. Więcej: Zdalny dostęp bez publicznego adresu IP.

Czy Lock 350 wymaga przekierowania portów lub zmian w firewallu?

W większości sieci nie. Router i klucz łączą się wyłącznie połączeniami wychodzącymi. Komplet wymagań sieciowych: Jakie porty otworzyć, żeby Tosi działał.

Masz na obiekcie kilka urządzeń do podłączenia i stałe łącze przez WAN lub WiFi, ale nie wiesz, czy Lock 350 obejmie całą maszynę? Napisz, co łączysz i ile urządzeń. Dobierzemy konfigurację pod Twoją aplikację.
