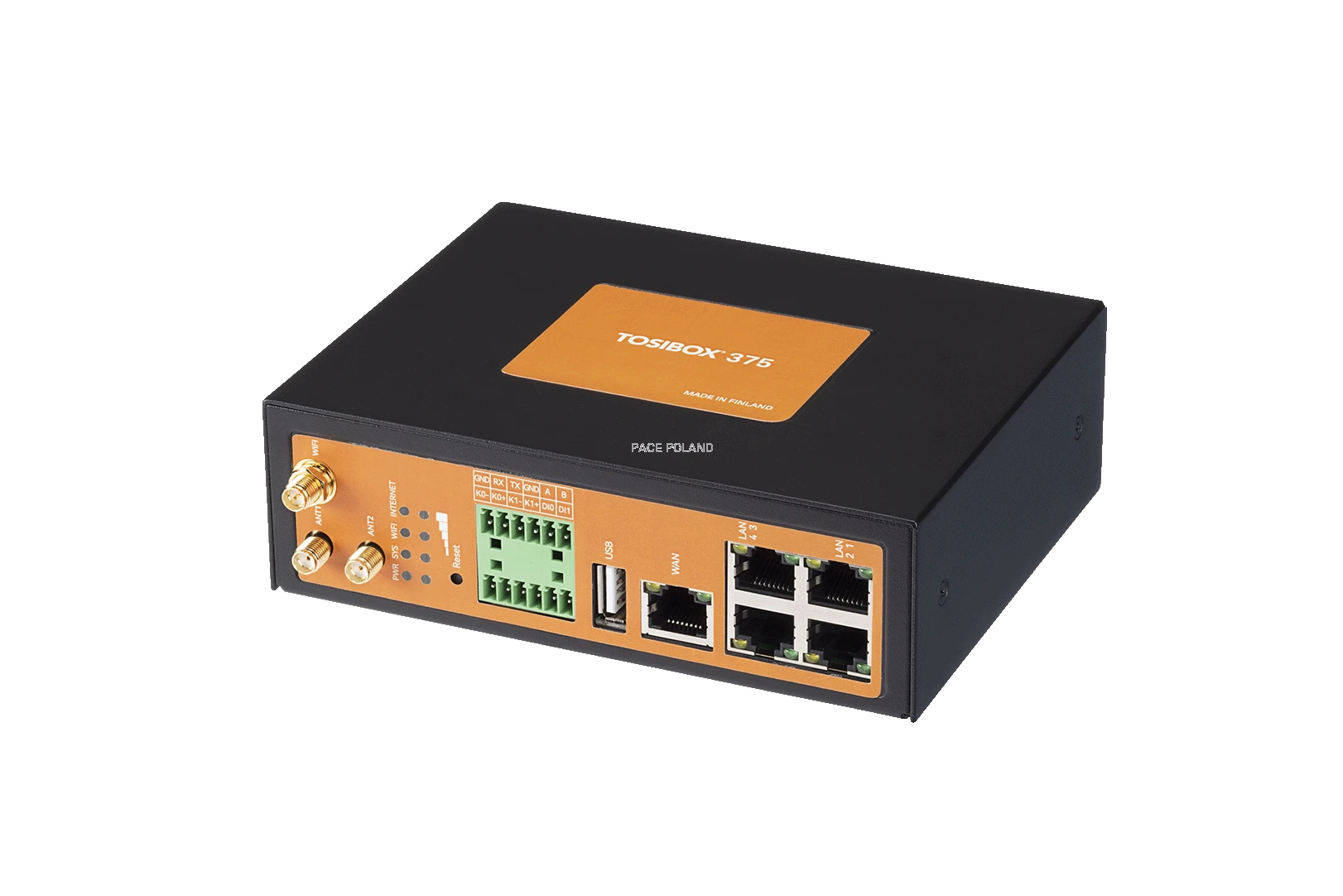

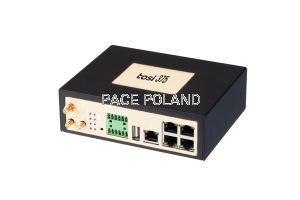

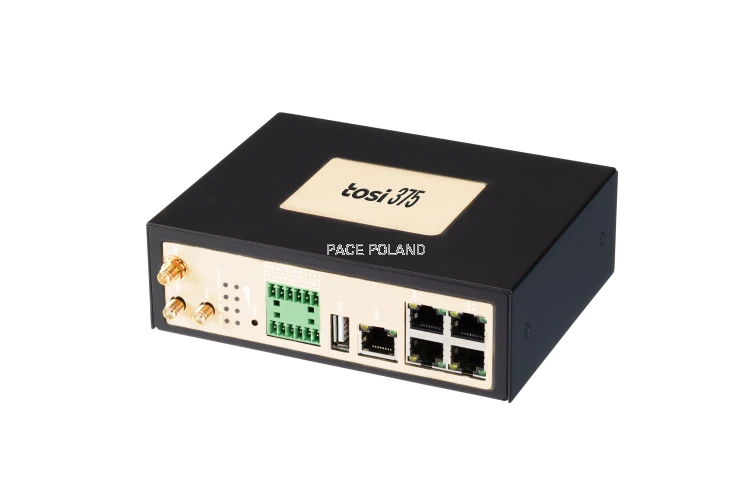

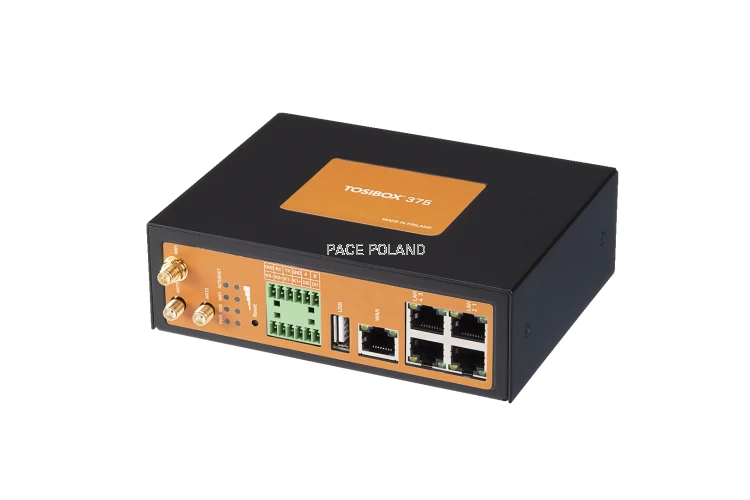

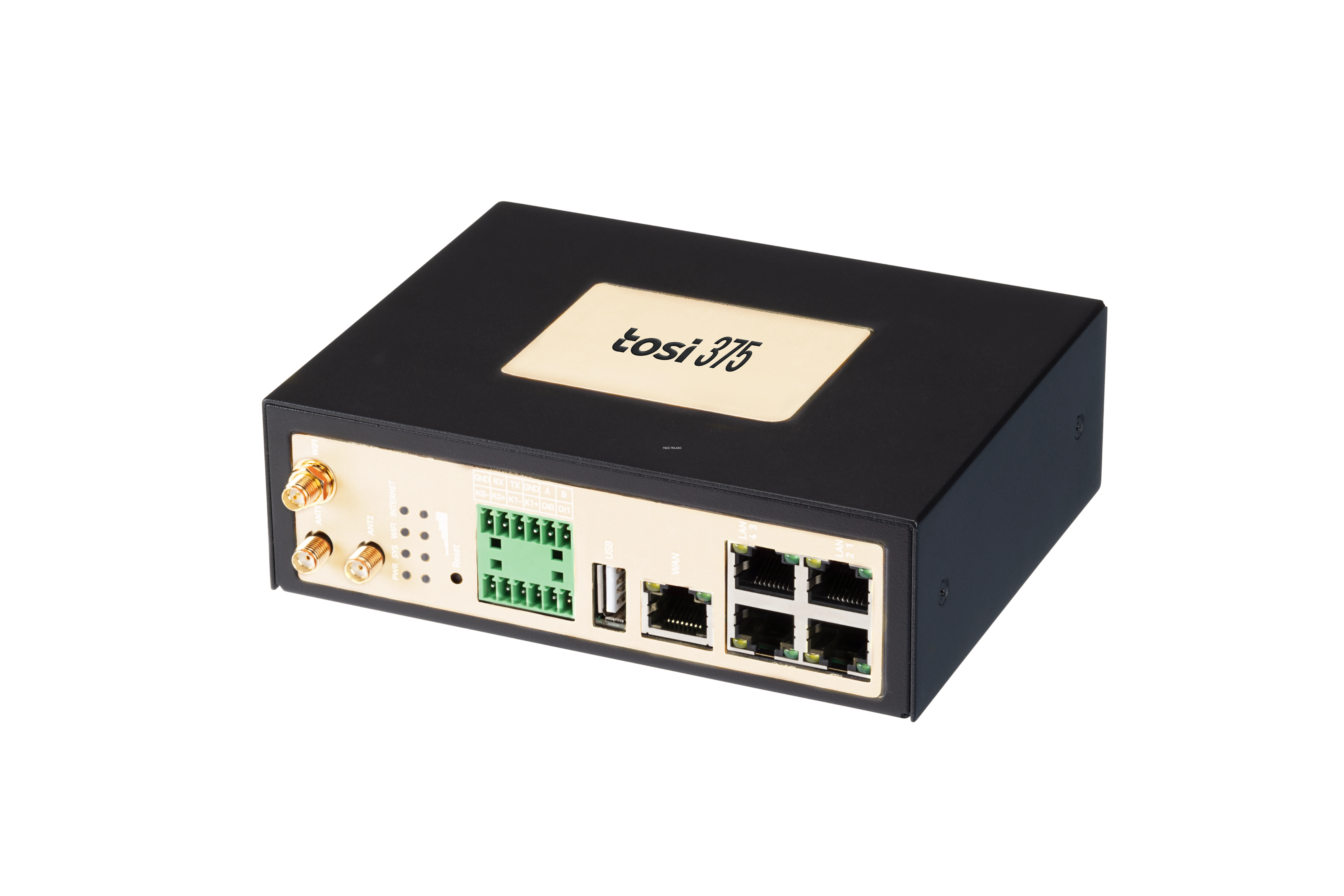

TOSI Lock 375 - TBL375

PRZEMYSŁOWY ROUTER VPN ZE ZDALNYM DOSTĘPEM DO MASZYN: 4 PORTY LAN, DIGITAL I/O I MODEM LTE 4G

TOSI Lock 375 (TBL375) to przemysłowy router VPN ze zdalnym dostępem do urządzeń sieci OT: sterowników PLC, paneli HMI, stacji operatorskich, kamer CCTV i komputerów PC. Łączy się przez WAN, WiFi albo wbudowany modem LTE 4G, więc pracuje też tam, gdzie nie ma dostępu do Internetu poprzez port WAN. Zestawia szyfrowane sprzętowo połączenie VPN punkt-punkt, bez publicznego adresu IP i bez przekierowania portów. Cztery porty LAN obsłużą kilka urządzeń IP w jednej maszynie.

Maszyna u klienta przestaje działać. Zamiast wysyłać serwisanta w teren, otwierasz laptopa, uruchamiasz oprogramowanie narzędziowe (np. TIA Portal) i zdalnie łączysz się ze sterownikiem.

Tak samo łączysz się z panelami HMI, stacjami operatorskimi, kamerami CCTV i komputerami PC w tej maszynie. Z dowolnego miejsca, przez jeden router Lock 375.

Bez przekierowania portów. Bez zmian w zaporze sieciowej. Bez angażowania działu IT.

Co wyróżnia Lock 375

• Cztery porty LAN i do 50 jednoczesnych połączeń. Sterownik, panel HMI, kamerę i stację operatorską wpinasz bezpośrednio do portu LAN routera, bez dokładania switcha. Jeden router obsłuży całą maszynę albo małą linię.
• Wbudowany modem LTE 4G (Cat-4) i 3-stopniowy priorytet WAN. Router pracuje też w lokalizacji bez dostępu do Internetu poprzez port WAN, na karcie SIM. Priorytet WAN ustawia kolejność łączy (port WAN, WiFi, LTE) i przełącza się na zapasowe łącze, gdy podstawowe przestaje odpowiadać. Oprogramowanie TosiOnline odtwarza zerwane połączenie.
• Digital I/O. Dwa wejścia cyfrowe (0–30 V jako stan wysoki) i dwa wyjścia przekaźnikowe (do 5 A, 30 VDC / 250 VAC). Przez ten sam tunel VPN odczytasz stan sygnału na obiekcie i przełączysz wyjście, na przykład zresetujesz urządzenie albo potwierdzisz alarm.
• VLAN. Od oprogramowania 5.8.0 router dzieli sieć LAN na odseparowane segmenty (IEEE 802.1Q i 802.1ad), do 16 interfejsów. Możesz oddzielić sieć serwisową od produkcyjnej na jednym urządzeniu.
• Solidna obudowa i zaczep na szynę DIN. Bez wentylatora, zasilanie 5–35 V DC, zakres pracy -35°C do +75°C.

Uruchomienie zajmuje kilka minut

Konfiguracja nie wymaga wiedzy sieciowej ani dodatkowego oprogramowania. Parujesz klucz z routerem, wpinasz urządzenia do portów LAN i możesz zestawić połączenie. Klucz sparujesz lokalnie przez port USB albo zdalnie, jednorazowym kodem kryptograficznym. W sieci publicznej router szyfruje dane sprzętowo, więc nie zobaczy ich nikt postronny.

Zobacz, jak to uruchomić: Jak skonfigurować Tosibox w 5 minut oraz Jak działa system zdalnego dostępu Tosibox.

Co jest potrzebne, żeby zacząć

Sam router to jedna strona połączenia. Po drugiej stronie potrzebujesz klucza, który nadaje i odbiera dostęp do urządzeń:

• TOSI Key (TBK2): sprzętowy klucz administratora, dożywotnia licencja, parujesz go z dowolną liczbą routerów.
• TOSI SoftKey albo TOSI Mobile Client: licencje programowe typu slave przypisane do klucza administratora. Aktywowane przez administratora dla kolejnych użytkowników.

Najwygodniej w komplecie. Router, klucz i licencja Tosi SoftKey w jednym zamówieniu, taniej niż osobno: zestaw TosiStartSoft 375.

Najważniejsze parametry

• Sieci: WAN (1x RJ-45 10/100 Mb/s), WiFi 802.11 b/g/n 2,4 GHz do 54 Mbps (tryb klienta lub punktu dostępowego), LTE Cat-4 (wbudowany modem Quectel EG25-G, zasięg globalny)
• LTE: do 150 Mbps DL / 50 Mbps UL
• Priorytet WAN: 3-stopniowy (port WAN, WiFi, LTE), z automatycznym przełączaniem na łącze zapasowe
• Porty LAN: 4x RJ-45 10/100 Mb/s (autonegocjacja MDI/MDI-X); LAN4 do ustawienia jako port serwisowy
• Port USB: 1x USB 2.0 typu A (lokalne parowanie klucza)
• Szyfrowany transfer danych VPN: do 10 Mbit/s (zagregowany i pojedynczy)
• Do 50 jednoczesnych połączeń VPN (klucze i klienci mobilni)
• VLAN: IEEE 802.1Q i 802.1ad, do 16 interfejsów LAN (od oprogramowania 5.8.0)
• Digital I/O: 2x wejście cyfrowe (0–30 V jako stan wysoki), 2x wyjście przekaźnikowe do 5 A, 30 VDC / 250 VAC, stan konfigurowany programowo
• Funkcje sieciowe: serwer Modbus, wbudowana zapora, NAT, serwer NTP, trasy statyczne, obsługa serwera proxy, wykrywanie urządzeń w LAN

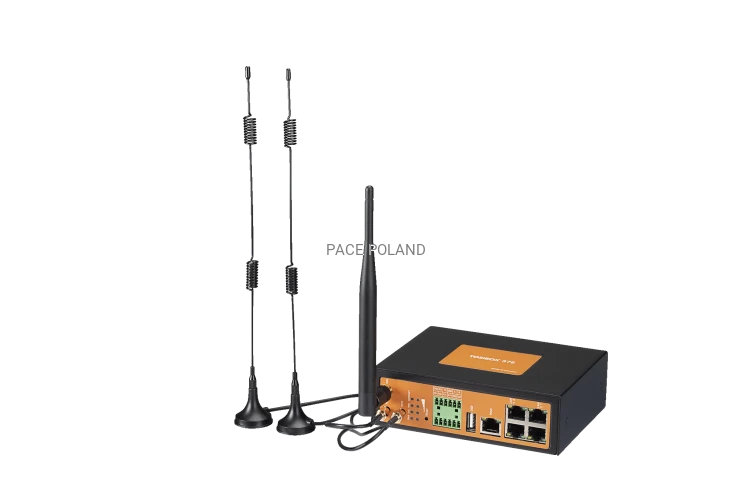

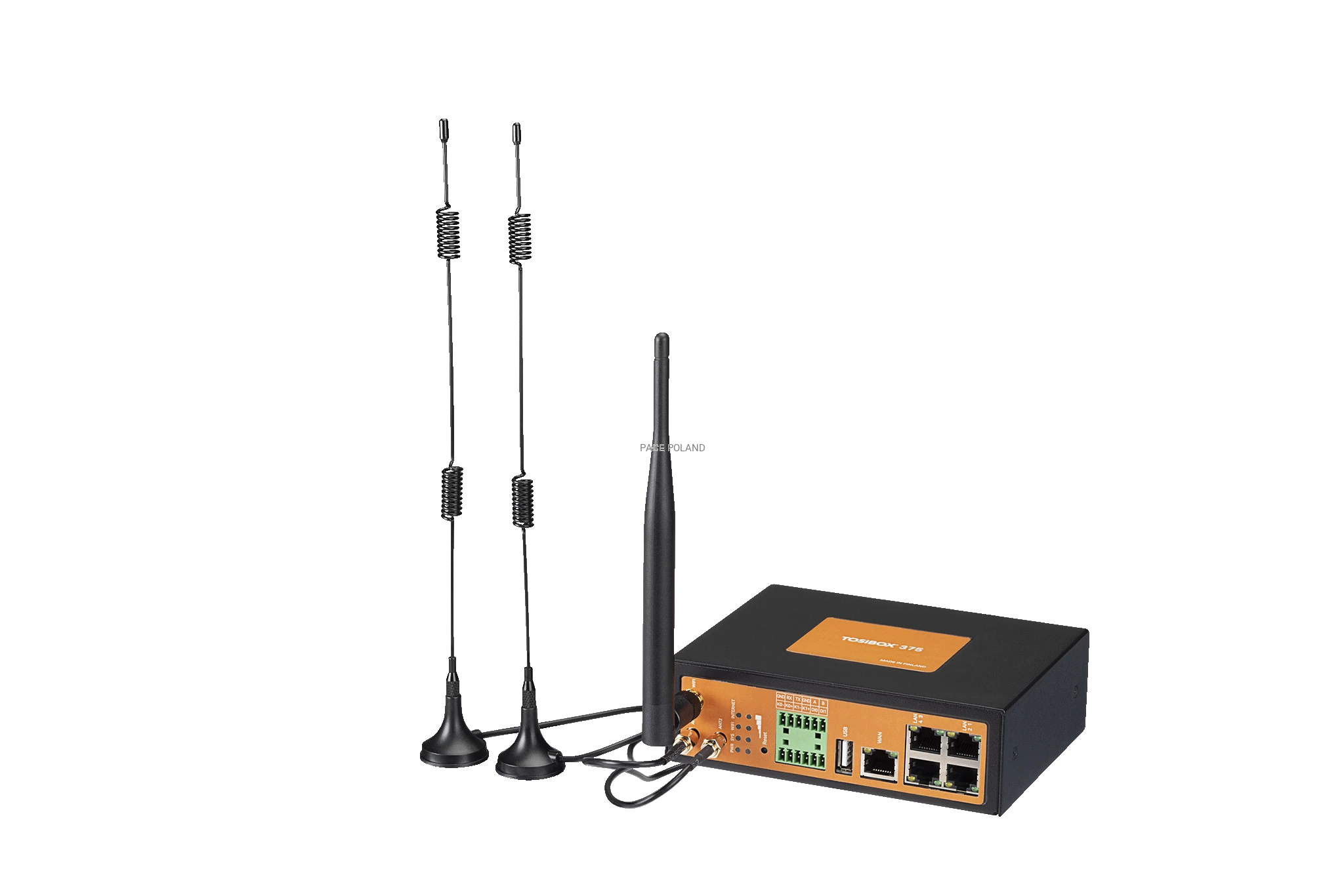

• Anteny: 2x LTE (SMA male, mocowanie magnetyczne, 1 m), 1x WiFi (RP-SMA male), w zestawie
• Zasilanie: 5–35 V DC (gniazdo przemysłowe 2-pin), zabezpieczenie przed odwrotną polaryzacją i przepięciami; zasilacz AC 100–240 V (12 V / 1,5 A, do 18 W) w zestawie; pobór mocy do 10 W
• Montaż: zaczep na szynę DIN, obudowa bez wentylatora
• Wymiary: 145 x 114 x 45 mm, waga 630 g
• Stopień ochrony: IP30
• Temperatura pracy: -35°C do +75°C, składowania -35°C do +75°C
• Certyfikaty: CE, FCC, cULus, RCM

Najczęściej zadawane pytania

Czym Lock 375 różni się od Lock 350 i Lock 175?

Lock 375 to Lock 350 z dodanym modemem LTE 4G: te same 4 porty LAN, do 50 połączeń, Digital I/O i VLAN, plus łączność komórkowa. Lock 350 to wariant bez modemu, do podłączenia Internetu poprzez port WAN lub WiFi. Lock 175 to kompaktowy router z modemem LTE: jeden port LAN, do 10 połączeń, bez Digital I/O. Cztery porty LAN i możliwość podłączenia routera do Internetu przez sieć GSM to Lock 375. Pełne porównanie urządzeń końcowych TOSI: routery TOSI VPN.

Czy Lock 375 ma modem LTE / 4G?

Tak. Lock 375 ma wbudowany globalny modem LTE Cat-4 (Quectel EG25-G), więc łączy się z Internetem poprzez sieć GSM, tam, gdzie nie ma stałego łącza WAN. Do tego port WAN i WiFi. Anteny LTE są w zestawie.

Co się dzieje, gdy łącze WAN przestanie działać?

Router ma 3-stopniowy priorytet portu WAN. Ustawiasz dowolną kolejność łączy (port WAN, WiFi, LTE), a router przełącza się na zapasowe, gdy podstawowe przestaje odpowiadać. Oprogramowanie TosiOnline odtwarza zerwany tunel VPN.

Ile urządzeń podłączę do Lock 375 i ile jednoczesnych połączeń obsłuży?

Cztery porty LAN 10/100 Mb/s (autonegocjacja) i do 50 jednoczesnych połączeń VPN z kluczy oraz klientów mobilnych. Szyfrowany transfer danych do 10 Mbit/s.

Co daje Digital I/O w Lock 375?

Dwa wejścia cyfrowe (0–30 V jako stan wysoki) i dwa wyjścia przekaźnikowe (do 5 A, 30 VDC / 250 VAC), ze stanem konfigurowanym programowo. Zdalnie, przez tunel VPN, odczytasz sygnał z obiektu albo przełączysz wyjście, na przykład zresetujesz urządzenie bez dojazdu.

Czy Lock 375 obsługuje VLAN?

Tak, od oprogramowania 5.8.0. Router dzieli sieć LAN na odseparowane segmenty zgodnie z IEEE 802.1Q i 802.1ad, do 16 interfejsów LAN. Oddzielisz na przykład sieć serwisową od produkcyjnej na jednym urządzeniu. VLAN działa na portach LAN, nie obejmuje WiFi ani WAN.

Jak aktywować port serwisowy w Lock 375?

Port serwisowy to LAN4. Przy uruchomionym routerze, bez kabla w LAN4, przytrzymaj przycisk Reset przez 6 sekund. Dioda LAN4 mrugnie na 3 sekundy. Podłącz laptop do LAN4 (karta sieciowa ustawiona na DHCP) i wejdź na http://172.17.17.17. Jeśli adres się nie otwiera, ustaw na komputerze statyczny IP 172.17.17.20 z maską 255.255.255.248. Powrót portu do zwykłej puli LAN tą samą procedurą albo przez restart routera.

Czy Lock 375 działa bez publicznego adresu IP?

Tak. Router łączy się z Internetem połączeniem wychodzącym i zestawia tunel VPN także na adresie dynamicznym, prywatnym oraz na karcie SIM bez publicznego IP, niezależnie od dostawcy. Więcej: Zdalny dostęp bez publicznego adresu IP.

Czy Lock 375 wymaga przekierowania portów lub zmian w firewallu?

W większości sieci nie. Router i klucz łączą się wyłącznie połączeniami wychodzącymi. Komplet wymagań sieciowych: Jakie porty otworzyć, żeby Tosi działał.

Masz maszynę w terenie bez dostępu do Internetu poprzez port WAN i nie wiesz, czy Lock 375 ją obsłuży? Napisz, co łączysz i przez jaką sieć. Dobierzemy konfigurację pod Twoją aplikację.
